Monitoraggio impianti Riscaldamento

Il monitoraggio degli impianti tramite termografia consente di verificare rapidamente il corretto funzionamento di tubazioni, impianti di riscaldamento, scarichi e sistemi radianti senza eseguire demolizioni.
Grazie all’analisi della distribuzione del calore è possibile individuare:

  • dispersioni termiche e tratti non coibentati

  • percorsi delle tubazioni sottotraccia

  • perdite occulte e infiltrazioni

  • circuiti ostruiti o non funzionanti

  • anomalie nei sistemi di climatizzazione e nello scarico condensa

Il monitoraggio termoigrometrico completa l’analisi, permettendo di verificare comfort, umidità interna ed eventuali condizioni di rischio condensa.

Queste informazioni consentono di programmare interventi mirati, rapidi e meno invasivi, riducendo costi e tempi di manutenzione e migliorando l’efficienza complessiva dell’impianto.

Monitoraggio

Termografia a infrarossi

Utilizzata per rilevare:

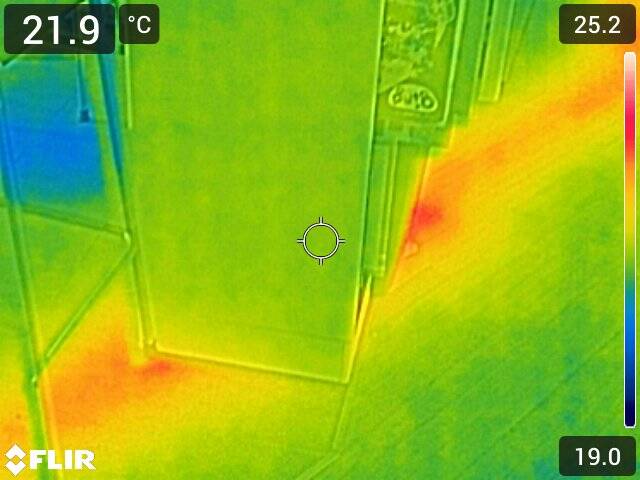

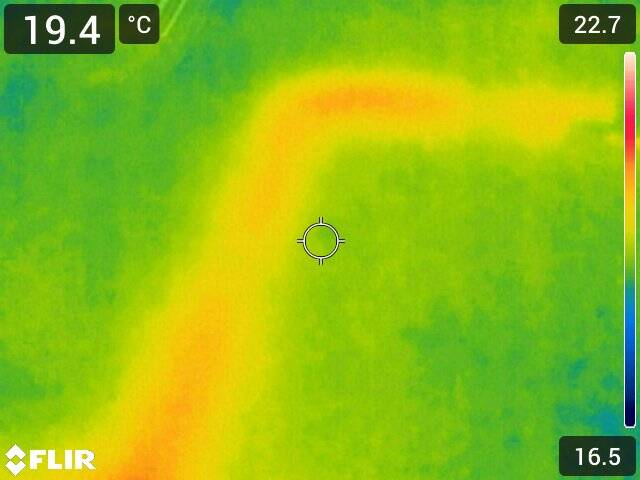

  • percorsi delle tubazioni sottotraccia (mandata e ritorno)

  • temperature di esercizio dei circuiti

  • dispersioni termiche anomale

  • zone fredde indicative di occlusioni o ostruzioni

  • perdite occulte da impianti o scarichi

  • anomalie nel funzionamento dei sistemi radianti

Le misure vengono eseguite regolando i parametri di acquisizione (emissività, temperatura riflessa, distanza, condizioni termoigrometriche) al fine di ottenere una lettura accurata e conforme alle condizioni di esercizio.

Monitoraggio delle condizioni termoigrometriche

Per verificare il comportamento dell’ambiente in relazione a condensa, comfort e dispersioni nei circuiti:

  • temperatura dell’aria interna

  • umidità relativa

  • temperatura operativa

  • analisi del diagramma psicrometrico (diagramma di Mollier)

Osservazioni visive e controlli funzionali

Ispezione di collettori, valvole, pompe, terminali e apparecchiature, verificando:

  • presenza di rumori anomali

  • sbalzi termici non coerenti

  • funzionamento delle valvole di zona

  • portate e bilanciamento dei circuiti (se accessibile)

Risultati del monitoraggio

Il monitoraggio permette di individuare:

Dispersioni termiche

Aree in cui la temperatura di superficie evidenzia perdita di calore dovuta a:

  • isolamento insufficiente o danneggiato

  • tubazioni non coibentate

  • ponti termici impiantistici

  • contatti con zone non climatizzate

Perdite d’acqua e infiltrazioni

La diversa inerzia termica dell’acqua permette di rilevare:

  • perdite occulte da circuiti di riscaldamento

  • infiltrazioni da scarichi o climatizzatori

  • ristagni nel massetto o nelle pareti

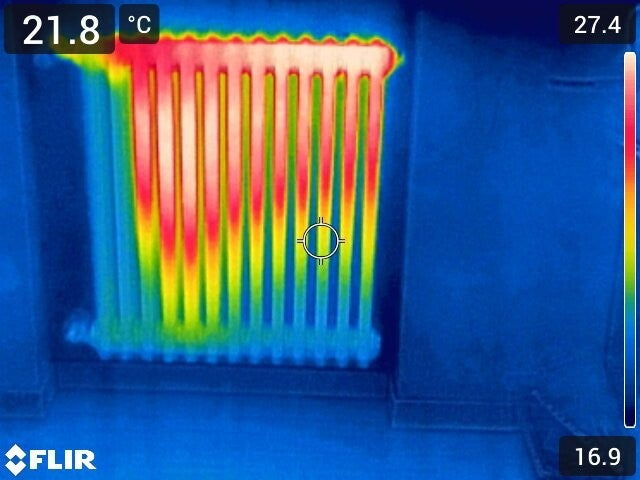

Funzionamento degli impianti radianti

Verifica di:

  • uniformità del riscaldamento

  • circuiti ostruiti o inefficaci

  • anomalie di temperatura tra mandata e ritorno

  • zone fredde indicative di tubazioni non attive o occluse

Problemi nei sistemi di climatizzazione

Individuazione di:

  • tracce termiche delle condense

  • malfunzionamento dello scarico condensa

  • differenze di temperatura tra bocchette e zone servite

Verifica preliminare per interventi

Il monitoraggio sottotraccia consente di conoscere la posizione effettiva delle tubazioni prima di:

  • forature

  • nuove installazioni

  • interventi di ristrutturazione

  • opere che potrebbero interferire con gli impianti



Il monitoraggio non distruttivo tramite termografia costituisce uno strumento fondamentale per la gestione e la manutenzione degli impianti.
Consente di individuare ampie categorie di problematiche — dispersioni, perdite, ostruzioni, malfunzionamenti — e di pianificare interventi mirati riducendo tempi, costi e disagi.
