Verifica della posa degli infissi Bologna
Verifica del nodo finestra e dei giunti di posa
La corretta posa del serramento è determinante per mantenere, una volta installato, le prestazioni termiche, acustiche e di tenuta previste.
Discontinuità nei giunti tra muratura, controtelaio e serramento, materiali non idonei o sigillature incomplete possono determinare infiltrazioni d'aria e acqua, dispersioni termiche, riduzione delle temperature superficiali e condizioni favorevoli alla formazione di condensa e muffa.
La verifica può comprendere analisi termografica, osservazione visiva dei giunti, misure termoigrometriche e confronto con la documentazione disponibile, facendo riferimento, quando applicabile, alla serie UNI 11673 sulla posa in opera dei serramenti.
I tre piani funzionali del giunto di posa
Secondo i criteri della UNI 11673-1, i giunti di installazione devono essere progettati considerando tre differenti piani funzionali: uno rivolto verso l'interno, uno intermedio e uno rivolto verso l'esterno.
1. Piano interno – tenuta all'aria e controllo del vapore
Il piano interno deve garantire la continuità della tenuta all'aria e controllare il passaggio del vapore dall'ambiente interno verso il giunto.
Può essere realizzato, in funzione del sistema di posa, mediante nastri o membrane di tenuta, sigillanti o altri prodotti specifici.
Se è assente o discontinuo, l'aria interna calda e umida può penetrare nel giunto. Durante il periodo invernale, incontrando zone progressivamente più fredde, può aumentare il rischio di condensazione interstiziale, con possibile degrado dei materiali e peggioramento delle prestazioni termoacustiche.
2. Piano intermedio – isolamento termoacustico
La parte intermedia del giunto svolge principalmente la funzione di isolamento termico e acustico e concorre, insieme al sistema di fissaggio, al corretto collegamento del serramento al vano murario.
Può essere realizzata mediante materiali isolanti e sistemi di riempimento idonei alla geometria del giunto.
Vuoti, discontinuità o riempimenti insufficienti possono creare zone caratterizzate da maggiore scambio termico, riduzione delle temperature superficiali interne, peggioramento dell'isolamento acustico e possibili condizioni favorevoli alla formazione di condensa e muffa.

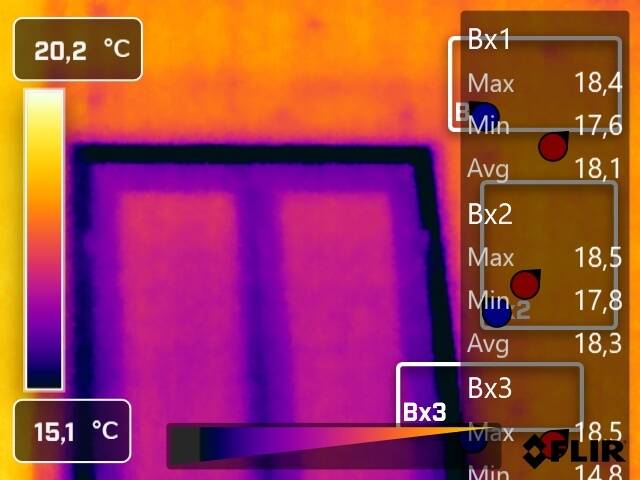

Anomalia termica in corrispondenza del nodo tra serramento e muratura. La termografia consente di individuare discontinuità della temperatura superficiale utili ad approfondire la qualità della posa e della sigillatura del giunto.
3. Piano esterno – protezione dagli agenti atmosferici
Il piano esterno ha la funzione di proteggere il giunto dagli agenti atmosferici, in particolare dalla pioggia battente; nella parte inferiore deve essere considerata anche la possibile presenza di acqua stagnante.
Può essere realizzato mediante nastri precompressi, membrane o sistemi di sigillatura idonei, compatibilmente con la soluzione costruttiva adottata.
È utile che il sistema consenta una corretta gestione dell'umidità del giunto, in linea generale, il sistema dovrebbe garantire una maggiore tenuta verso l’interno e favorire la capacità di asciugatura del giunto verso l’esterno, mantenendo al contempo la protezione dagli agenti atmosferici.
Una sigillatura esterna assente, deteriorata o discontinua può favorire infiltrazioni di acqua e aria all'interno del nodo, con possibile degrado dei materiali e perdita delle prestazioni del giunto.
Cosa può evidenziare la termografia
La termografia permette di osservare la distribuzione delle temperature superficiali in corrispondenza del serramento e del nodo di posa.
In condizioni di misura favorevoli può contribuire a individuare:
- discontinuità termiche lungo il perimetro del serramento;
- zone con isolamento insufficiente;
- ponti termici in corrispondenza di telaio e controtelaio;
- temperature superficiali particolarmente basse;
- anomalie compatibili con infiltrazioni d'aria;
- presenza di umidità quando questa determina un'anomalia termica rilevabile;
- differenze di comportamento tra differenti porzioni del giunto.
La termografia non consente tuttavia, da sola, di stabilire quale materiale sia presente all'interno di un giunto non ispezionabile né di certificare automaticamente la conformità della posa. Le anomalie devono essere interpretate considerando configurazione costruttiva, condizioni ambientali e documentazione disponibile.
Come si svolge la verifica
Analisi termografica
Il serramento e il relativo nodo di posa vengono analizzati ricercando differenze nella distribuzione delle temperature superficiali.
Quando possibile, l'indagine viene effettuata con una differenza di temperatura tra interno ed esterno sufficientemente significativa, così da rendere maggiormente riconoscibili eventuali discontinuità termiche.
Verifica visiva dei giunti
Vengono osservati, per quanto accessibili:
- sigillature interne ed esterne;
- raccordi tra telaio, controtelaio e muratura;
- davanzali e soglie;
- eventuali fessure o discontinuità;
- stato dei materiali di sigillatura;
- possibili punti di infiltrazione.
Verifica documentale
Quando disponibile, la documentazione di posa può essere confrontata con quanto rilevato durante il sopralluogo:
- caratteristiche del serramento;
- progetto o schema di posa;
- materiali utilizzati nei giunti;
- documentazione fotografica della posa;
- schede tecniche dei prodotti;
- dichiarazioni e documentazione dell'installatore.
Riferimenti tecnici
La serie UNI 11673 costituisce il principale riferimento tecnico nazionale per la progettazione, l'esecuzione e la verifica della posa in opera dei serramenti.
La UNI 11673-1:2017 definisce i requisiti e i criteri di verifica della progettazione della posa in opera, con particolare riferimento alle prestazioni dei giunti di installazione e alla loro coerenza con le prestazioni del serramento.
La UNI 11673-4:2021 riguarda i requisiti e i criteri di verifica dell'esecuzione della posa in opera, prevedendo verifiche di carattere documentale, analitico e sperimentale, anche ai fini del collaudo in opera. Tra le verifiche previste rientrano le verifiche termiche mediante termografia a infrarossi, finalizzate a rilevare eventuali ponti termici nei giunti di installazione.
Criticità rilevabili nel nodo finestra
Ponti termici e superfici fredde
Una posa non correttamente raccordata all'isolamento dell'involucro può determinare ponti termici localizzati e riduzione delle temperature superficiali interne.
Condensa e muffa
Temperature superficiali ridotte, associate alle condizioni termoigrometriche interne, possono favorire condensa superficiale e crescita di muffa.
Infiltrazioni d'acqua
Discontinuità delle sigillature esterne, soglie e raccordi possono costituire possibili vie di ingresso dell'acqua meteorica.
Utilità della verifica della posa degli infissi
La verifica consente di individuare e circoscrivere eventuali criticità del nodo finestra, distinguendo per quanto possibile problematiche del serramento da anomalie riconducibili ai giunti di installazione o alle strutture circostanti.
I risultati possono essere utilizzati per:
- orientare eventuali interventi correttivi;
- individuare le zone sulle quali effettuare ulteriori verifiche;
- documentare anomalie termiche e costruttive;
- confrontare lo stato rilevato con la documentazione disponibile;
- supportare verifiche in caso di contestazioni sulla posa.
